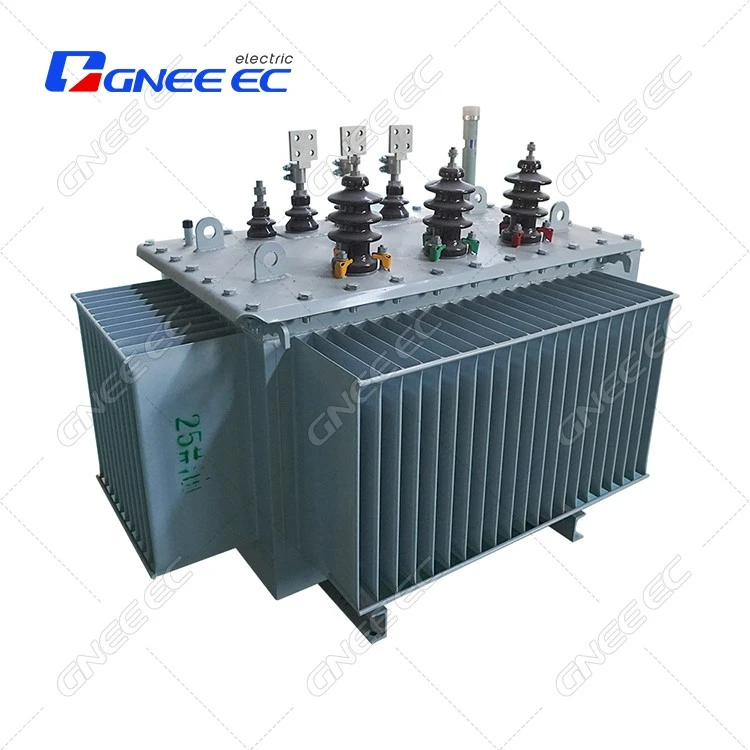

Трифазний масляний розподільний трансформатор серії S13-M
Nov 11, 2025
Залишити повідомлення
Трифазний масляний розподільний трансформатор серії S13-M
залізне ядро:
Залізний сердечник виготовлено з холоднокатаних-орієнтованих зернисто-листів кремнієвої сталі з високою магнітною провідністю та ламінованою структурою похилого з’єднання. Секція серцевинних кінцівок багато-класу драбини кругла, з рівномірним перерізом ярма.
намотування:
Обмотка використовує гофрований маслопровід із процесом без-занурення, зв’язаний термозбіжною стрічкою; всі обмотки складаються з концентричних котушок; відводи обмотки ВН з відповідною напругою відводу повинні бути підведені до перемикача відводів, а перемикач повинен бути встановлений на кришці коробки. Під час зміни напруги живлення необхідно спочатку відключити.
Масляний бак:
Резервуар трансформаторного масла складається з гофрованих стінок, пофарбованих порошковою фарбою і армованих плівкою. Гофроване ребро охолодження має не тільки функцію охолодження, але також має функцію дихання, еластичність гофрованого ребра охолодження змушує rt адаптуватися до зміни об’єму масла через зміну температури. Отже, цей герметично закритий трансформатор не має масляного консерватора, що зменшує висоту трансформатора на 1 годину.
У трансформаторі використовується технологія-впорскування вакуумного масла під час інкапсуляції, яка ретельно видаляє вологу з трансформатора та запобігає контакту трансформаторного масла з повітрям. Ця технологія також дозволяє уникнути зниження ефективності ізоляції або старіння масла через потрапляння кисню або вологи, це покращує надійність роботи трансформатора.
Трифазний маслонаповнений трансформатор
Залізний сердечник виготовлений із холоднокатаної-зернисто-орієнтованої кремнієвої сталі з високою магнітною провідністю та ламінованою структурою з нахиленим з’єднанням
Обмотка використовує гофрований маслопровід із процесом без{0}}занурення, скріплений термоусадковою стрічкою; Усі обмотки складаються з концентричних котушок
Бак для трансформаторного масла складається з гофрованих стінок із поверхнею, пофарбованою порошковою фарбою та армованою плівкою; Цей герметично закритий трансформатор не має масляного консерватора, який зменшує висоту трансформатора на 1 H&; у трансформаторі використовується технологія вакуумного впорскування масла- під час інкапсуляції, яка ретельно видаляє вологу з трансформатора, запобігає зниженню ефективності ізоляції чи старінню масла через надходження кисню чи вологи, це покращує роботу Надійність трансформатора
Модель
Технічні параметри трифазного масляного трансформатора
| Номінальна місткість | Комбінація напруг | Векторна група | Без{0}}втрата навантаження | Втрата навантаження | Струм без{0}}навантаження | Імпеданс напруги | Зовнішній розмір | Загальна вага | ||
| (кВА) | НАПРУГА (кВ) |
Діапазон натискань | Низька напруга (кВ) |
(W) | (75 градусів) (W) | (%) | (%) | (L*W*H) | (кг) | |
| 800 | 35 38.5 |
±5% або ±2*2.5% |
3.15 6.3 10.5 |
Yd11 | 1.23 | 9.90 | 1.0 | 6.5 | 2140*1320*2120 | 3040 |
| 1000 | 1.44 | 12.15 | 1.0 | 2400*1330*2170 | 3410 | |||||
| 1250 | 1.76 | 14.67 | 0.9 | 2470*1350*2190 | 3890 | |||||
| 1600 | 2.12 | 17.55 | 0.8 | 2550*1375*2250 | 4620 | |||||
| 2000 | 2.72 | 19.35 | 0.7 | 2700*1400*2300 | 5345 | |||||
| 2500 | 3.20 | 20.70 | 0.6 | 2520*2300*2365 | 5960 | |||||
Застосування масляного трансформатора
Розподіл потужності:Вони є основним компонентом електромережі, знижуючи напругу передачі для безпечного та ефективного використання в будинках і на підприємствах.
Міські та сільські мережі:Використовується для забезпечення стабільного живлення в різних районах, а деякі моделі призначені для роботи з короткочасними-перевантаженнями, поширеними в сільській місцевості.
Промислові об'єкти:Забезпечуйте стабільне електропостачання-потужного обладнання промислових комплексів і гірничих робіт.
Системи відновлюваної енергії:Використовується в таких системах, як сонячні та вітрові електростанції, для кондиціонування та розподілу електроенергії в мережу.
Загальні енергетичні та електронні програми:Може використовуватися для різних електронних пристроїв, систем освітлення та джерел живлення.
Чому вони використовуються в цих програмах
- Ефективність:Серія S13-M розроблена для зменшення втрат без{2}}навантаження та шуму, що робить її більш енергоефективною.
- Довговічність:Повністю герметична структура запобігає потраплянню кисню та вологи в трансформаторне масло, що продовжує термін служби ізоляційного масла та трансформатора.
- Надійність:Вони створені таким чином, щоб витримувати сили короткого-замикання, і мають міцну конструкцію для забезпечення надійної роботи.
- Екологічні показники:Вони вважаються енергозберігаючим і екологічно чистим продуктом.
профіль компанії
GNEE TRANSFORMER має потужні виробничі потужності та ефективну маркетингову команду.
Наша трансформаторна продукція включає трансформатори надвисокої напруги 500 кВ, 400 кВ, 330 кВ, 220 кВ і 110 кВ, різноманітні сухі- трансформатори типу/масляні трансформатори/трансформатори з аморфних сплавів 35 кВ і нижче, нові енергетичні трансформатори та збірні підстанції,
Експортні серії: одно-фазний трансформатор, три-фазний трансформатор, циліндричний трансформатор, ізоляційний трансформатор, керуючий трансформатор, регулятор напруги та інші продукти, а також різні специфікації спеціальних трансформаторів, таких як заземлюючі трансформатори, дугогасильні котушки, біткойн-трансформатори, збірні кабіни, реактори, електропічні трансформатори, випрямні трансформатори, шахтні трансформатори, морські трансформатори та ін.
GNEE TRANSFORMER послідовно пройшов сертифікацію системи ISO9001, ISO14001, ISO45001, SA8000. У той же час розподільні трансформатори напругою 10 кВ і 35 кВ і коробчаті підстанції отримали міжнародну - сертифікацію Електротехнічної комісії IEC, сертифікацію UL США, сертифікацію TUV Німеччини, сертифікацію CE ЄС, сертифікацію KEMA в Голландії та сертифікацію GOST. Продажі нашої продукції охоплюють світовий ринок, включаючи 72 країни та регіони, такі як Сполучені Штати, Європа, Канада, Мексика тощо.
трансформатор Виставка обладнання майстерні
типи трансформаторів від ГНЕЕ
Отримати специфікацію замовлення трансформатора
Трансформатор ГНЕЕСпецифікація замовлення
|
Вибираючи продукцію нашої компанії, надайте наступні дані, щоб краще обслуговувати вас. |
||
|
Вимагач |
||
|
Вимагач: |
Телефонні методи: |
Факс: |
|
Технічний керівник проекту: |
Телефонні методи: |
Поштова скринька: |
|
Вибір типу трансформатора |
||
|
□Сухий трансформатор {□SC(B) Епоксидна смола □SC(B) Не-інкапсульована} □American Box (ZGS) {□Тип терміналу(-Z-) □Тип кільцевої мережі(-H-)} □Заміна європейської коробки (YBM){□ Суха заміна □Заміна масла} |
□ Масляний-трансформатор{□ Повністю герметичний (-M-) □Масляний-подшипник} □Трансформатор з аморфного сплаву{□Сухий аморфний □ Масляний аморфний} □ Спеціальний трансформатор {випрямляч, піч, шахта тощо} |
|
Вибір основних даних трансформатора
|
Країна використання: |
|
|
Номер фази: |
□Три{0}}фазний (S звичайний) □ Монофазний □Інший () |
|
Частота: |
□50 Гц (звичайний) □60 Гц □ Інше () |
|
Трансформаторне масло: |
□#25 (звичайний) □#45 (мінімальна температура нижче -25 градусів) |
|
Номінальна потужність: |
□( )кВА Умови використання □Зовнішній тип □Внутрішній тип |
|
Висота: |
□Менше 1000 м (звичайний) □1000-2000 м □3000 м以上 понад |
|
Номінальна напруга (висока напруга) |
□6 кВ □10 кВ □20 кВ □35 кВ □66 кВ □110 кВ □220 кВ □Інше () |
|
Номінальна напруга (низький тиск) |
□0,4 кВ □0,66 кВ □10 кВ □10,5 кВ □35 кВ □其他 Інше ( ) |
|
Підключена група |
□Dyn11(звичайний) □Yyn0 □YNd11 □li0(Однофазний-) □Інший() |
|
Імпеданс (%): |
□4% □4,5% □5,5% □6% □6,5% □7,5% □8% □Інше( ) |
|
Режим регулювання напруги |
□Регулювання напруги без збудження (звичайне) □Регулювання напруги під -навантаженням (Z) |
|
Діапазон регулювання напруги |
□±2*2,5% □±5% □±3*2,5% □Інше () |
Вибір аксесуарів до трансформатора
|
□Вентилятор □Контроль температури{□ Загальний □З комп'ютерним інтерфейсом 485} □Сухий корпус{□ Звичайний сталевий лист □Алюмінієвий сплав » Нержавіюча сталь} □Рівень захисту сухого корпусу (□IP20 (звичайний) □IP( )} □Вимоги до висоти сухого корпусу{□Немає □Вимоги[ ]} □ Режим кабельного відключення сухої змінної оболонки {□ Вгору{0}}та-назовні □ Вгору-і-вниз □Вниз-внутрі/ВНИЗ-назовні □Вниз-внутрі/ВГОРУ-назовні □Вниз-внутрі/ВНИЗ-назовні □Вниз-внутрі/ сторона-назовні [□Ліворуч □ Праворуч-назовні]} |
|
Примітка: 1. (Вимоги до сухої зміни s трансформатор 100 кВА не включає вентилятори, такі як вентилятори, які потрібно заряджати 2. (Заміна масла<630kVA transformer does not include temperature control, gas relay, if necessary, need to increase the fee) |
Інші спеціальні вимоги (нижче стягуються додаткові збори)
|
Сухий трансформатор |
□Корпус і нижня пластина{□Звичайний □Повністю герметичний} □Перемикач ходу □Магнітний lo □Трансформатор нульової послідовності □Мідна шина до шафи низької напруги □Захисна сітка □Освітлення □100 кВА або менше Вентилятор □Амортизатор |
|
Масляний-трансформатор |
□Олива № 45 для зон з не-низькими температурами □Регулятор напруги на-навантаженні зазначеної марки □400 кВА та нижче низьковольтної розетки OABC з клемами □630 кВА або нижче вимагає контролю температури □800 кВА або нижче для фази 0 розетки низької напруги потрібні клеми □630 кВА і нижче повинні бути обладнані газовим реле |
